混合式步進電機
75BYG系列
產品型號及參數
型 號 | 步距角 | 相數 | 驅 動 電 壓 （V） | 相 電流（A） | 保 持 轉 矩（N·M） | 空載起動頻率（步/秒） | 空載運行頻率（千步/秒） | 轉 動 慣 量（Kg·cm2） | 相 電 感（mH） | 相 電 阻 （Ω） | 重 量 （Kg） |
價格 （元） |
75BYG4501 | 0.9/1.8° | 2 | 45 | 3.5 | 1.8 | 1200 | ≥15 | 0.9 | 2.2 | 0.7 | 2.1 | 500 |
75BYG4502 | 0.9/1.8° | 2 | 45 | 3.5 | 3 | 1200 | ≥15 | 1.5 | 2.7 | 0.8 | 2.8 | 680 |
注:
1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。
2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。
四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高
速性能要優于其它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。
3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機除130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。
4、 表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。
5、 二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。
6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、
0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。
7、 表中空載起動頻率及空載運行頻率為半步工作狀態下的參數。

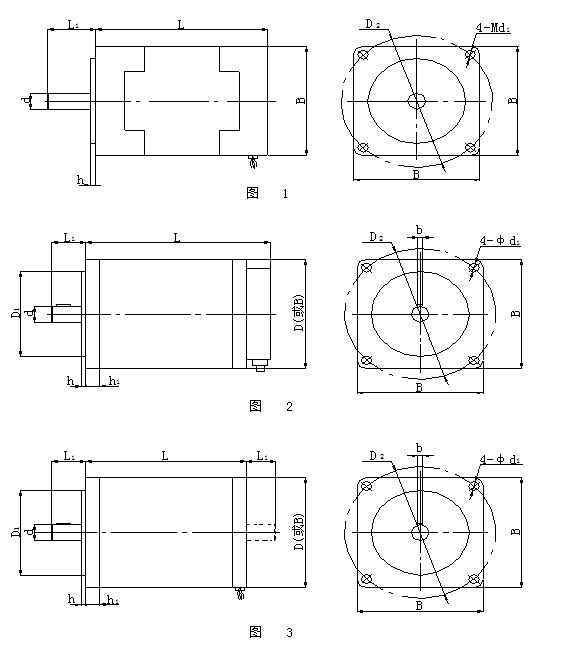

電機外形及安裝尺寸
寸 型 號 | D | B | d (h7) | L1 | b | D1 (h7) | h | h1 | L | D2 | d 1 |
備 注
|
75BYG4501 | 75 | 75 | 9.5 | 30 | 3 | 60 | 2.5 | 8 | 96 | 84 | 5.5 | 圖 3 |
75BYG4502 | 127 |
注： D型電機為雙軸伸型，無鍵槽。
運行矩頻特性（平均參考值）
電機型號 | 驅動電源 電壓/電流 | 運 行 步 距 角 | N·M 運 行 矩 頻 特 性 步/秒 | |||||||||
75BYG4501 | SMD2N2 AC58V/3.5A | 0.9° | 1.16 100 | 1.2 200 | 1.6 500 | 1.48 1000 | 1.4 2000 | 1.36 3000 | 1.28 4000 | 1.08 6000 | 0.8 8000 | 0.76 10000 |
75BYG4501 | WD2N2 AC36V/3A | 0.9° | 0.8 100 | 0.92 200 | 1.04 500 | 1.0 1000 | 0.96 2000 | 0.92 3000 | 0.8 4000 | 0.72 6000 | 0.6 8000 | 0.5 10000 |
75BYG4501 | SH-2H090M AC36V/4A | 0.9° | 0.68 100 | 0.84 200 | 1.12 500 | 1.12 1000 | 0.96 2000 | 0.96 3000 | 0.94 4000 | 0.76 6000 | 0.48 8000 | 0.36 10000 |
75BYG4502 | SMD2N2 AC58V/3.5A | 0.9° | 2.16 100 | 2.12 200 | 2.6 500 | 2.44 1000 | 2.2 2000 | 2.08 3000 | 1.92 4000 | 1.52 6000 | 0.88 8000 | 0.68 10000 |
75BYG4502 | WD2N2 AC36V/3A | 0.9° | 1.4 100 | 1.6 200 | 1.76 500 | 1.68 1000 | 1.52 2000 | 1.4 3000 | 1.0 4000 | 0.8 6000 | 0.8 8000 | 0.7 10000 |
75BYG4502 | SH-2H090M AC36V/4A | 0.9° | 1.72 100 | 1.76 200 | 2.2 500 | 2.12 1000 | 1.84 2000 | 1.52 3000 | 1.12 4000 | 0.72 6000 | 0.4 8000 | 0.16 10000 |
注： 1）以上數據為平均參考值，用戶可據此繪成矩頻特性曲線。
2）二相及四相電機在低頻段100±20步/秒處有諧振區,工作時避開此區為佳。
3) 當電機的運行頻率超過二分之一空載起動頻率時，所用控制器應具有升降頻功能。
4） 電機軸功率與轉矩轉速及頻率間的關系
M（N·M）* n (轉/分)= 9.55 * P(W)
n（轉/分）= 步矩角 * f（步/秒）/ 6°
